產品原理：

智能雙顯絕緣電阻測試儀由儀表線路端產生的高壓經過負載電阻Rx，流回儀表地端。經內部電路采樣分兩路信號，一路經V/I轉換驅動指針表頭，另一路經A/D轉換，由單片機進行處理，結果由液晶屏顯示。同時單片機處理高壓幅值及電源電壓信號。

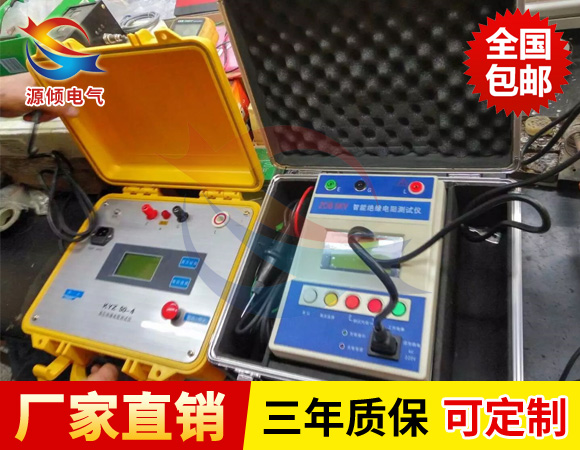

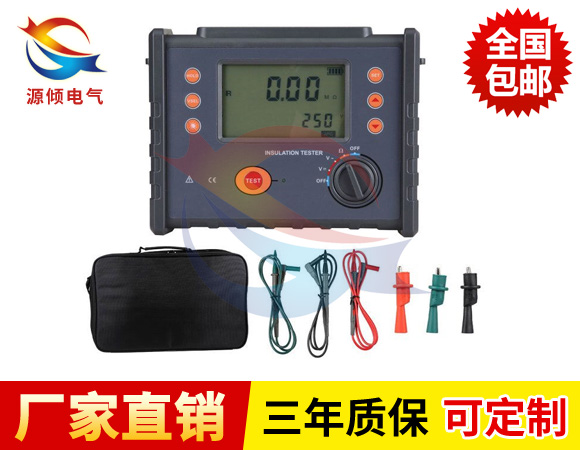

智能雙顯絕緣電阻測試儀產品特性：

(1)絕緣電阻測試儀有多種電壓輸出選擇(2500V/5000V)、(500V、1000V、2500V、5000V)，測量電阻量程范圍可達0~200GΩ，電阻量程范圍可自動轉換，并有相應的指示。

(2)絕緣電阻測試儀兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果。

(3)機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩。

(4)采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。

(5)操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。

(6)儀表產生高壓時，有提示音輸出。

(7)內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。

(8)交直流兩用，配置可充電池和交流適配器。

(9)儀表采用便攜式設計，便于野外操作。

(10)高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

使用說明：

1、測量步驟
開啟電源開關“ON/OFF”，選擇所需電壓等級,開機默認為100V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟?！辨I，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。關閉高壓時只需再按一下高壓“啟?！辨I，關閉整機電源時按一下電源“ON/OFF”。
注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正?，F(xiàn)象。

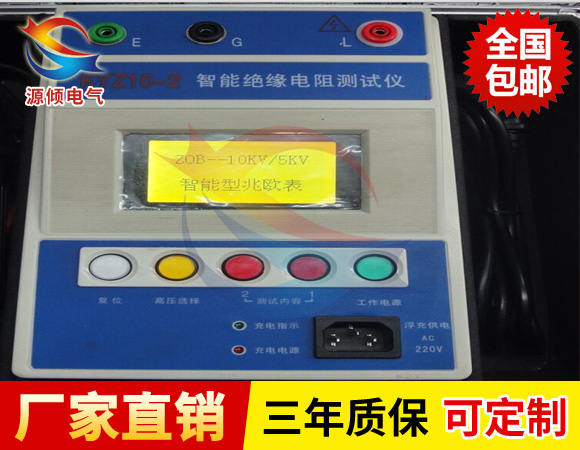

2、接線端子符號含義
測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應安全接地。

注意事項

1、存放保管本表時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。
2、測物體為正常帶電體時，必須先斷開電源，然后測量，否則會危及人身設備安全！本表E、L端子之間開啟高壓后有較高的直流電壓，在進行測量操作時人體各部分不可觸及。
3、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流電時，優先使用交流電。
4、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。
