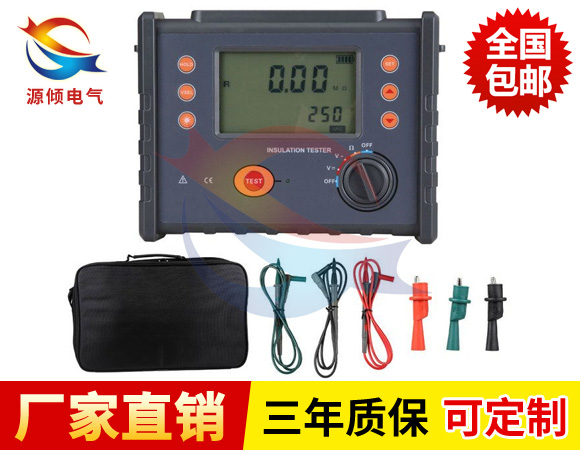

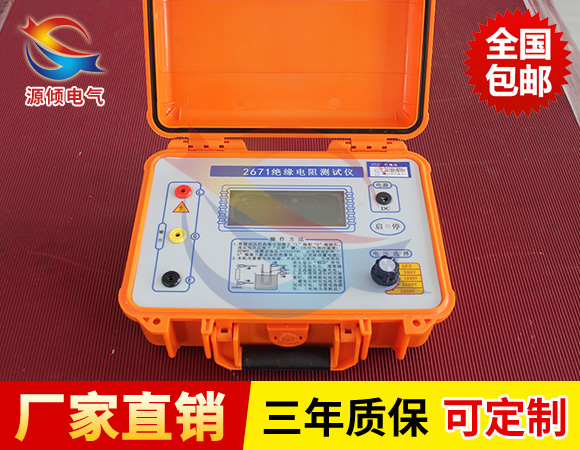

數顯絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器結合，該系列表具有多種電壓輸出等級（500V，1000V，2500V，5000V）容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標吸收比、極化指數、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀。

數顯絕緣電阻測試儀產品參數

1、使用條件

   環境溫度：0℃～+45℃ 相對濕度：≤85%RH

2、輸出電壓等級、測量范圍、分辨率、誤差

   輸出電壓等級：500V，1000V，2500V，5000V

   測量范圍：0～19990MΩ

   分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ

   相對誤差：0～2000MΩ≤±5%±2d,

             2000MΩ～19990MΩ≤10%±2d

3、輸出高電壓帶載能力及短路電流

   電壓/負載：5000V/40MΩ

   電壓跌落：約10%

   短路電流：＞1.6mA

4、電源適用范圍、功率損耗

   直流：8×1.5V（AA， R6）電池

   交流：220V/50Hz

   功耗：靜態功耗≤160mW；大功率≤2.5W

5、體積與重量

   體積：235mm（L）×200mm（W）×135mm（D）

    重量：＜1.4kg

注意事項

1、存放保管本表時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。
2、測物體為正常帶電體時，必須先斷開電源，然后測量，否則會危及人身設備安全！本表E、L端子之間開啟高壓后有較高的直流電壓，在進行測量操作時人體各部分不可觸及。
3、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流電時，優先使用交流電。
4、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。
