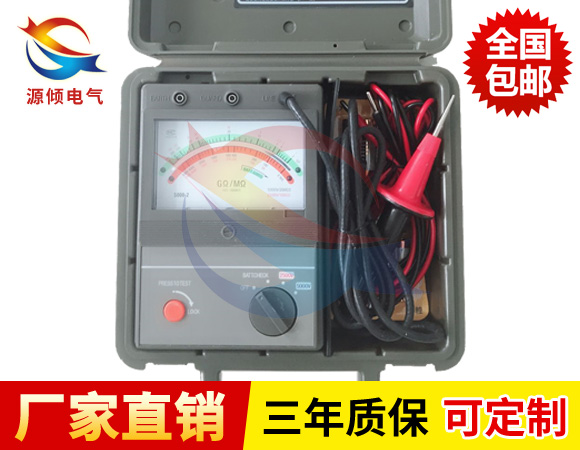

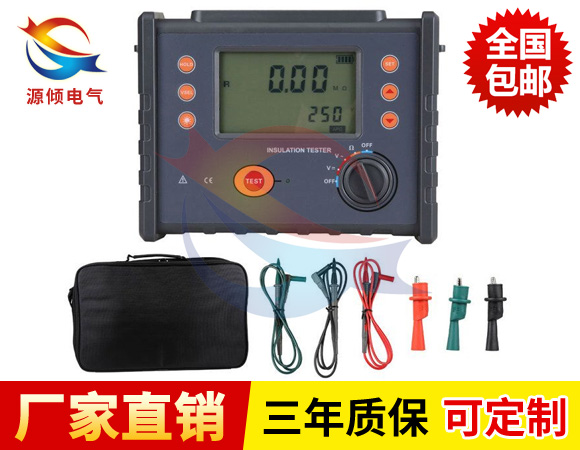

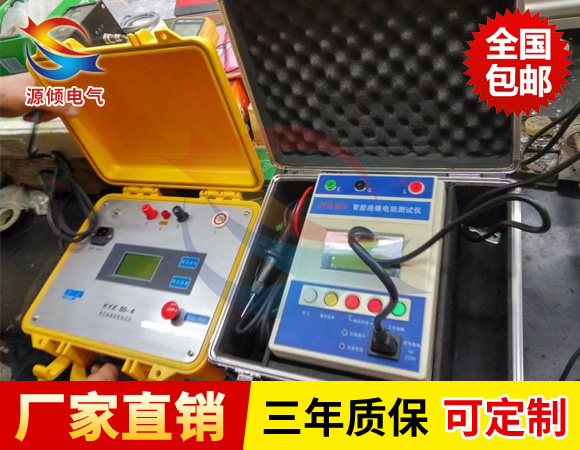

YQ系列絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。具有防震、防塵、防潮結構，適應惡劣工作環境，是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。

YQ系列絕緣電阻測試儀主要特點

1．高分辨率液晶，全中文操作界面，讀書清晰方便。

2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、10分鐘的每分鐘數據便于分析。

3．輸出電流大，短路電流大于5mA。

4．抗干擾能力強，能滿足超高壓變電站現場操作。

5．測試完畢自動放電，并實時監控放電過程。

6．內附可充電電池和充電器，當不使用背光燈時，充滿電可連續使用6～12小時。

使用說明：

1、測量步驟
開啟電源開關“ON/OFF”，選擇所需電壓等級,開機默認為100V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟?！辨I，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。關閉高壓時只需再按一下高壓“啟?！辨I，關閉整機電源時按一下電源“ON/OFF”。
注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。
2、接線端子符號含義
測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應安全接地。

 使用注意事項：

1.禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電．也沒有感應電的情況下測量。

2.搖測過程中．被測設備上不能有人工作。

3.兆歐表線不能絞在一起．要分開。

4.兆歐表未停止轉動之前或被測設備未放電之前．嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分。

5.測量結束時．對于大電容設備要放電。

6.兆歐表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。

7.為了防止被測設備表面泄漏電阻，使用兆歐表時．應將被測設備的中間層(如電纜殼芯之間的內層絕緣物)接于保護環。

8.要定期校驗其準確度。
