概述

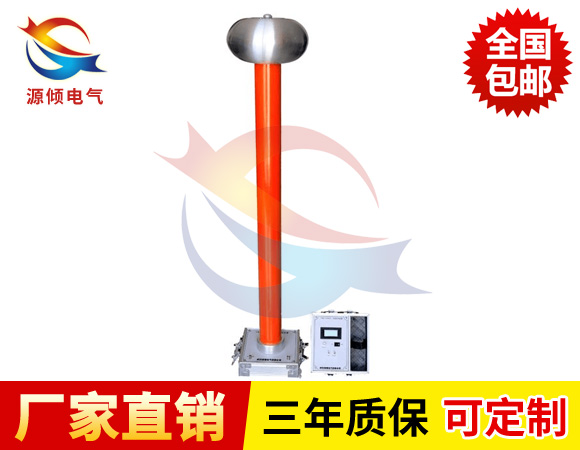

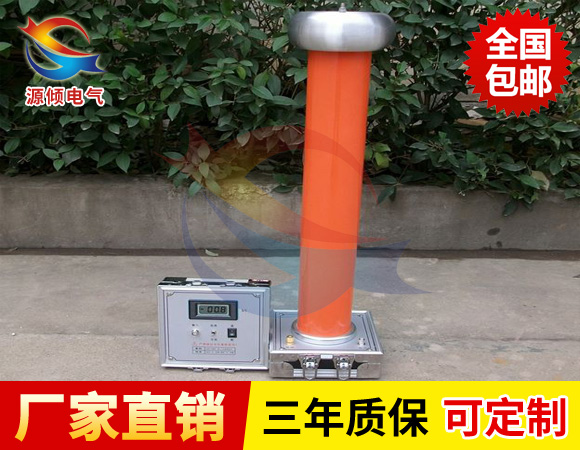

高壓電容分壓器是一種測量高壓電壓的儀表，既可測量直流高壓，又可測量交流高壓，整個設備由高壓分壓器和低壓顯示儀表兩部分組成。工作的時候高壓分壓器和顯示儀表分開，使用安全可靠，整個裝置具有使用安全、測試準確、操作簡單、顯示直觀的特點。

高壓電容分壓器特點：

1、交直流兩用高壓分壓器采用電阻、電容組合件，特種工藝灌封，干式密封，不存在漏油問題。

2、輸入阻抗高，降低了測試電流，功耗小，使產品體小質輕，，測量精度高。

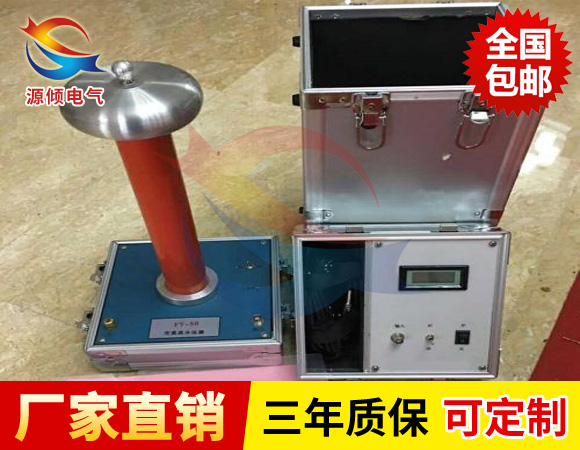

3、分壓器、多值千伏表及電纜全部放在一個鋁合金箱內，，便于攜帶和運輸。

4、多值千伏表可直讀直流，交流峰值、真有效值、峰值 /√2 等電壓值。

5、150kV以上采用有機復合絕緣外套，增加了表面爬距，大大降低了產品高度，使用攜帶更加方便。

6、電容偏差: 直流高壓發生器電容器的實測電容與其額定值之偏差不超過額定值的-5%~ 10%。

7、介質損耗角正切值tanδ,在額定電壓Un下，20℃時：對于膜紙復合介質：tanδ≤0.0015

8、電容分壓器的分壓比為1000：1，若需要其它分壓比，在購買時注明分壓比，我廠將按照 客戶要求定做。

9、低電壓端子的雜散電容和雜散電導 電容器在高頻范圍內的任何頻率下測得的低電壓端子和接地端子之間的雜散電容值不超過 200pF，雜散電導不超過20μS。

0、安裝運行地區海拔高度不超過1000m。

技術參數
