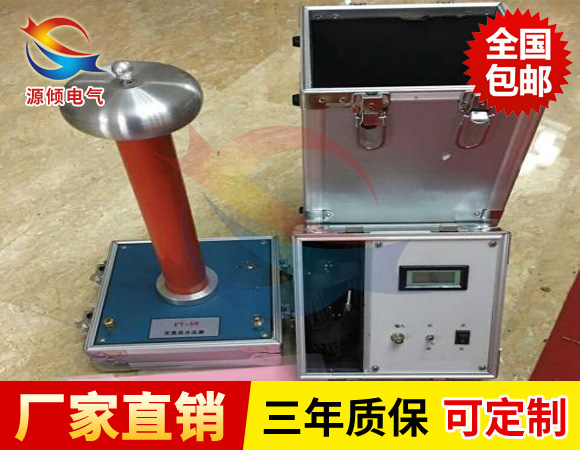

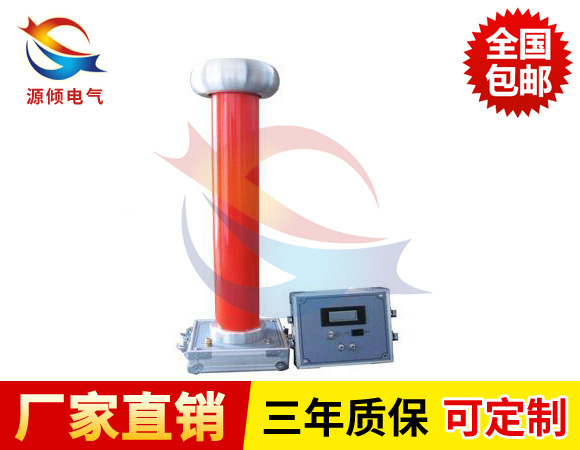

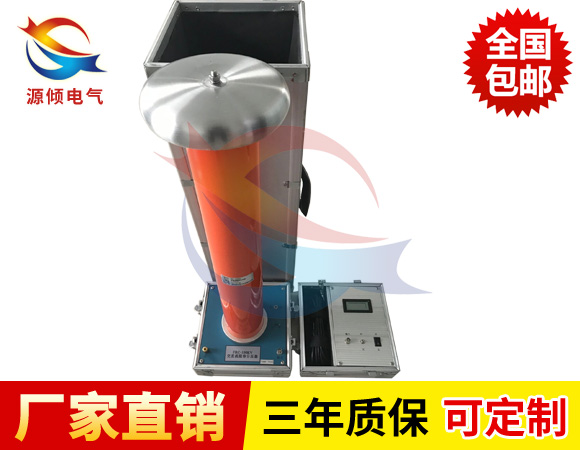

HQF交直流高壓分壓器是一種通用型高壓測量儀表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。交直流高壓分壓器是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。交直流高壓分壓器系便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。

HQF交直流高壓分壓器產品特征

1、精度高。采用精密高壓薄膜電容和精密高壓玻璃釉電阻，輸入阻抗高，降低了測試電流，功耗小，提高了儀器的測量精度和穩定性；信號處理部分，采用高性能OP進行信號放大，運用雙積分式 AD采樣技術，四位半液晶顯示，最高分辨率達到0.001kV，是高壓靜電電壓表的更新?lián)Q代產品。

2、抗干擾性能好。采用特殊屏蔽技術。鋁合金材料的均壓球表面光滑亮澤，有效地改善了均壓球周圍的電場分布，防止出現尖端放電，提高測量數據的抗干擾能力。低壓顯示儀表采用全金屬封閉結構屏蔽，高壓分壓器和低壓顯示表采用高品質同軸電纜連接，減少高壓對示值的影響，從而實現高穩定度，高線性度。

3、安全可靠。交直流分壓器是由高壓分壓器和低壓顯示儀表構成，高壓分壓器采用美國杜邦填充材料，特種工藝灌封，結構更小，重量更輕，內部局部放電量降到最低，可靠性更高。不存在漏油問題。工作時高壓分壓器和低壓儀表采用同軸電纜連接，高低壓部分距離較遠，工作安全可靠。

4、操作簡單。采用撥碼開關切換高低壓、交直流，方便快捷。四位半液晶直接顯示測量結果，簡單直觀。為現場的檢測工作帶來極大的便利。

5、攜帶方便。采用便攜式結構，整機用鋁合金包裝箱作機殼，可方便地拆裝。體積小、重量輕，便于攜帶，使用十分方便。

   使用說明
   交直流高壓分壓器由高壓分壓器和低壓顯示表構成，用專用電纜連接為一套完整的高壓測量裝置。
   1.接線
   交直流高壓分壓器上端均壓罩為高壓端，可直接輸入被測高壓，下端有專用接地端，供接地使用。用專用電纜連接高壓分壓器和低壓顯示表，并選擇相應的電壓和量限即可開始測量。
   2.工頻高電壓測量
   連接測量線路后，將低壓顯示表功能開關切換至AC檔，選擇High檔，直接測量工頻高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。
   3.直流高電壓測量
   連接測量線路后，將低壓顯示表功能開關切換至DC檔，選擇High檔，可直接測量直流高壓，讀數即為kV數。如測量電壓低于20kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。
   5.低壓儀表輸入阻抗對高壓分壓器的影響： 數字高壓表配用低壓測量儀表的輸入阻抗為10MΩ，當使用其它儀表時，應考慮其輸入阻抗的影響。
   6.加高壓時，高壓分壓器及高壓引線附近不得有雜物。
   7.高壓分壓器標準分壓比為K=1000。
   4.接地
   注意：使用前必須檢查接地。
