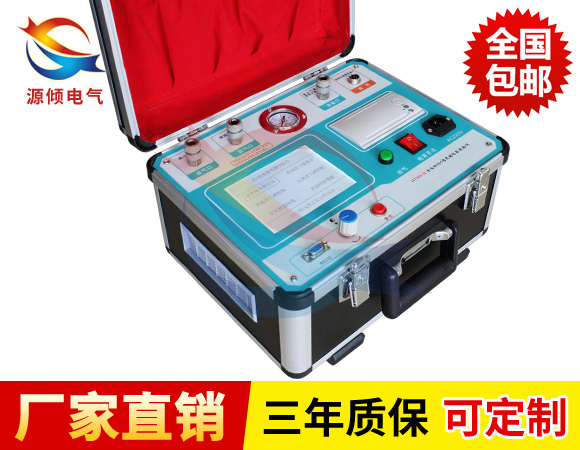

SF6全自動密度繼電器校驗儀，是一種智能化全自動SF6密度繼電器校驗儀器。  SF6密度繼電器校驗儀采用微機技術，能對各種SF6密度繼電器進行校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換  算的一種便攜式校驗儀器，也為SF6電氣產品的生產、安全運行、預試和維護提供方便。
在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。為了能夠統一，習慣上常把20℃時SF6 氣體壓力作為標度值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，從而判斷SF6密度繼電器的性能。  SF6密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。本儀器除可對SF6密度繼電器校驗外，還具有對壓力表、密度表進行校驗和儀器自校的功能，這樣不僅可以一機多用，還免除了儀器送檢和返廠校驗的難題。
SF6全自動密度繼電器校驗儀產品特征：
1．采用高性能十六位單片機進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。

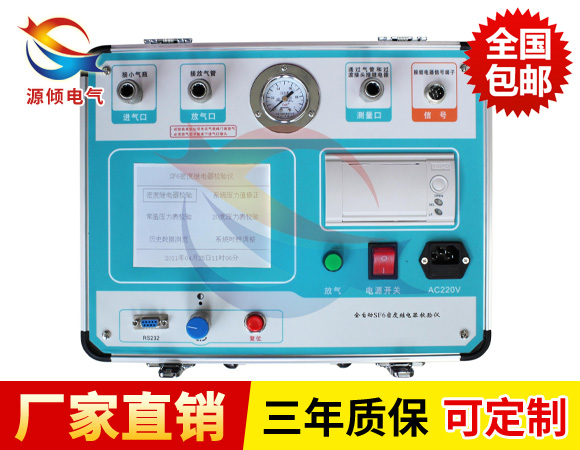

2．配置了單色液晶屏和旋轉開關，操作簡單、界面美觀，所有參數及狀態一目了然。
3．自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。
4．所有測試過程自動由單片機完成，不用人工干預，避免了繁瑣的人工氣路調節操作。
5．漢字報表式打印測試結果，并對試驗結果進行智能分析。
6．能同時存儲32次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。
7．校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電      器、壓力表進行檢測。

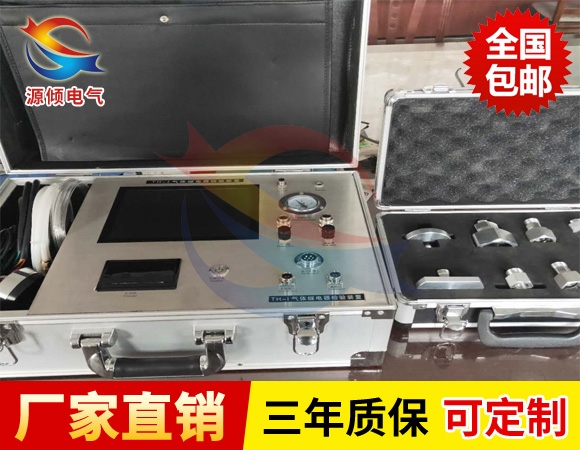

8．配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場檢測。
9．檢測過程中不浪費SF6氣體。
10．除密度繼電器校驗功能外，本儀器還具有20℃壓力表校驗和常溫壓力表校驗功能。
11．具有在線修改系統時鐘的功能。
12．具有在線修改系統壓力功能。
13．核心元器件采用進口元件，性能可靠。
14．能同時測試一組報警信號、二組閉鎖信號。
15．本產品為便攜式工具，使用方便可靠，是SF6密度繼電器校驗的設備。

技術參數

環境溫度 -20℃～70℃
相對濕度 ≦90%RH
工作電源 AC220V、50Hz
儀器功率 50W
儀器精度 0.2級
壓力顯示分辨率 0.001MPa
壓力校驗范圍 0～1MPa
環境溫度顯示分辨率 0.1°C
校驗對象 單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
尺寸重量 主機 尺寸：400×320×160(mm3)   重量：6.2kg
附件箱 尺寸：400×370×200(mm3)   重量：4.8kg

注意事項

1. 去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。

2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。

3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。

4. 密度繼電器在校驗的過程中不能有太大的振動。

5. 使用氣瓶時可按以下提示進行操。
