產品簡介

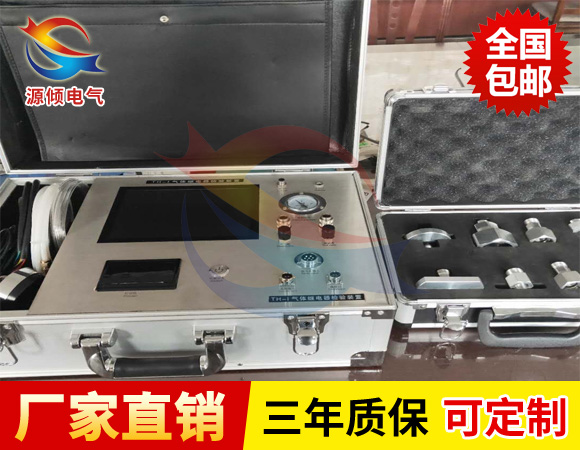

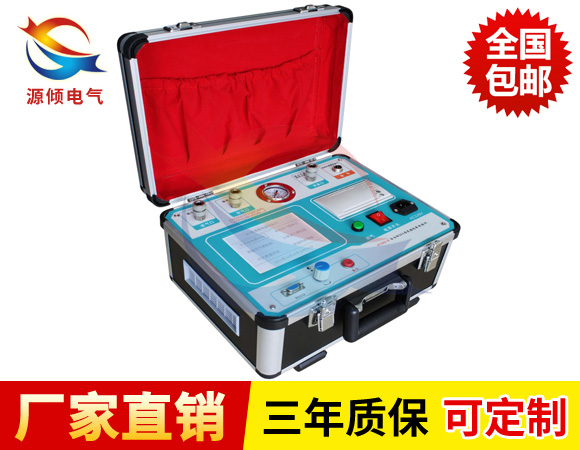

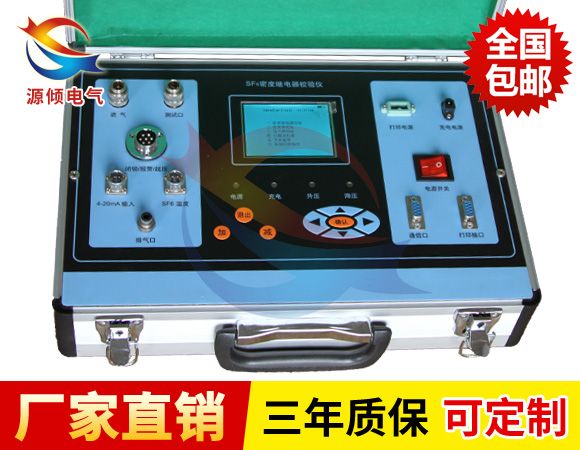

　　SF6氣體密度繼電器校驗裝置，是一種智能化全自動的SF6氣體密度繼電器校驗裝置器，該儀器采用單周期指令微機技術，運行速度是普通單片機的20倍，能對指針式接點輸出及智能式電流輸出的BS0505D型SF6密度繼電器校驗儀進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量更準確及時。本儀器是一種可在任意環境溫度下對SF6氣體的壓力進行標準換算的便攜式校驗儀器，它也可以對SF6密度表、壓力表進行校驗。

在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度，習慣上把20℃時SF6氣體壓力作為標準值，在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷BS0505D型SF6密度繼電器校驗儀的性能。

SF6氣體密度繼電器校驗裝置可全自動完成校驗過程，盡量減少對環境的污染，使用方便測量準確，中文菜單操作簡單明了。

SF6氣體密度繼電器校驗裝置產品特點

1、繼電器校驗儀采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。

2、儀器能對指針式和電子式密度繼電器進行全自動校驗

3、密度繼電器1～3組接點的初始狀態為任意形式（常開或常閉），可同時測量1～3組接點的響應值和恢復值，因而本儀器能適應所有的新、老式的密度繼電器的全自動校驗。

4、儀器采用8.4寸超大彩色液晶顯示,電容觸摸操作，漢字操作界面，使用簡單方便。

5、測量時儀器同時顯示當前壓力、對應20℃時的壓力、環境溫度，解決了BS0505D型SF6密度繼電器校驗儀現場校驗的難題。

6、測試過程為自動測量，避免了由于人為因素而產生的誤差。

7、儀器可存儲1000組測量數據并永久保存不丟失，使每一次測量都有追溯性。

8、儀器可通過RS-232接口（可選配USB）將測試數據上傳PC機，自動生成專用測試數據表格，也可以通過儀器自帶的微型打印機打印現場測試數據和歷史存儲數據。

9、儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗

10、儀器管路全部采用進口快速接頭，連接方便而且漏氣率小。

11、儀器內部具有時鐘功能，可隨時對時鐘進行修正。

12、儀器具有自校功能，儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。

13、儀器采用高精度壓力傳感器和世界先進的磁流體技術產品

14、儀器配有多種開關過渡接頭，多數開關可以實現不用拆卸進行校驗。

技術指標：

1.工作電壓：AC220V、50Hz

2.儀器功率：50W

3.儀器精度：0.2級

4.壓力顯示分辨率：0.001MPa

5.壓力校驗范圍：0～1.0MPa

6.環境溫度顯示分辨率：0.1°C

7.環境溫度測量范圍：-20℃～80℃

8.工作濕度：≤90%RH

9.校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖

10.顯示方式：320×240圖形點陣單色液晶屏

11.操作方式：旋轉鼠標（一鍵飛梭）輸入

12.打印機型：高速微型打印機

13.打印方式：漢字報表式打印

14.存儲容量：可同時存儲50組試驗結果

15.外形尺寸：主機 365×300×220(mm)

附件箱400×370×200(mm)

16.SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。

17.儀器重量：8kg
