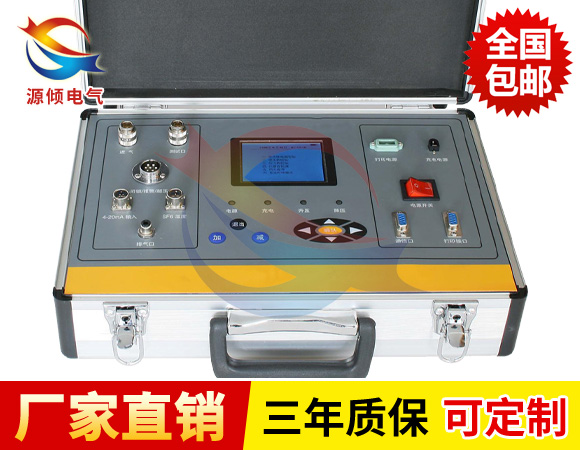

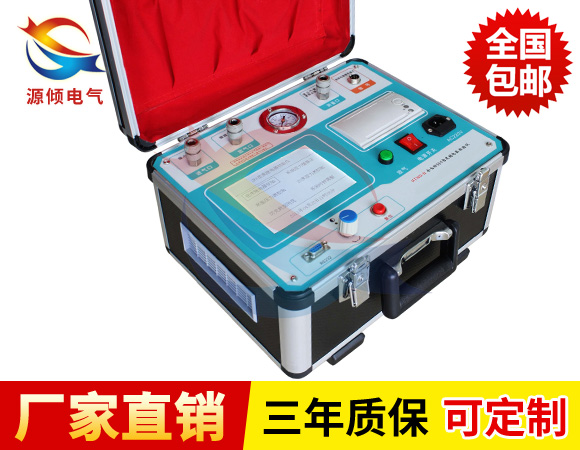

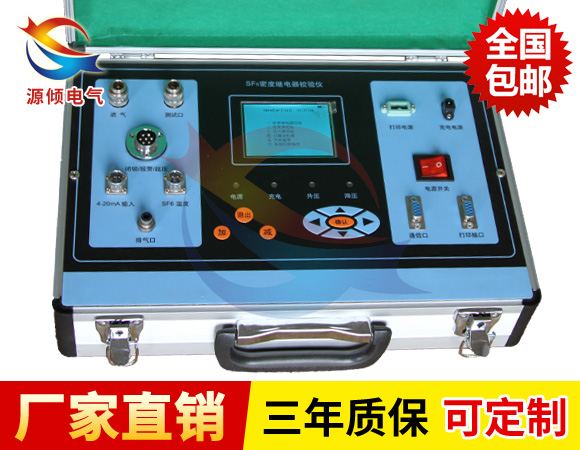

全自動密度繼電器測試儀是我公司研制的第三代智能密度繼電器校驗儀。該儀器采用高速CPU，航天級的傳感器，可以實時檢測報警閉鎖點過壓和密度值。

密閉容器中的氣體壓力隨溫度的變化而變化，為了便于統計和比較，通常把20℃時SF6的相對壓力值作為標度值。在現場檢驗時，一定環境下測量到的SF6壓力均要換算到其對20℃時的等效壓力值，完成了壓力，溫度的動態自動補償，從而判斷密度繼電器的性能。

該校驗儀運用了我們長期深入研究后得出的的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備，采用嵌入式微機技術及全封閉SF6氣體循環系統，選用進口的壓力，溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。

全自動密度繼電器測試儀功能特點

1. 支持密度繼電器的報警、閉鎖、超壓發生與解除性能校驗

2. 支持現場壓力表的校驗功能

3. 可自動重復測量多次，自動計算平均值與誤差

4. 雙套溫度測量系統，內置傳感器測量

5. 可直接采用設備本體或氣瓶中的SF6氣體，也可采用其它氣體，如N2

6. 任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算

7. 20℃時的標準壓力到任意溫度下的壓力換算

8. 配有微型打印機，隨時打印測試結果

9. 連接氣管兩端配有進口微型快速逆止閥，操作簡便又防止管路進入水份和空氣

10. 配有全套過濾接頭，并提供圖文并茂的操作手冊給予指引

11. 儀器裝有智能電壓保護器系統，采樣點誤接220V電壓也不會損壞校驗儀

12. 儀器帶USB接口，支持?jǐn)?shù)據分析軟件

13. 支持海量存儲，可查詢歷史記錄

14. 支持用戶校準功能，便于定期校驗以及精度調整

15. 具有自診斷功能，當出現接線錯誤時，可以進行提示

主要參數

1. 測量精度：0.25級(其它精度等級可定制)

2. 壓力測量：0～1.0MPa，航天級傳感器

3. 密度測量：0～0.9MPa

4. 分  辨  率：0.0001MPa

5. 溫度測量：-30℃～+125℃

6. 校驗方式：支持報警，雙閉鎖，超壓等功能，可自動重復多次測量并計算平均值

7. 打印功能：支持現場打印測量記錄

8. 數據存儲：可存儲30～60組歷史記錄

9. 工作電源：220VAC±10% 50Hz，功耗≤150W

10. 顯示方式：真彩液晶顯示，圖形化菜單，操作簡便，在強陽光下能夠很好工作

11. 測量管道：標配5米加長特氟管，G1/4"內螺紋接口

12. 輸出接口：USB2.0通信接口，可與筆記本等電腦直接通信

13. 操作環境：溫度：-30℃～+50℃，濕度：≤90%RH

14. 數據軟件：含數據打印，各種壓力單位換算功能

15. 體積重量：體積：340×230×138，重量：≤3.5Kg
