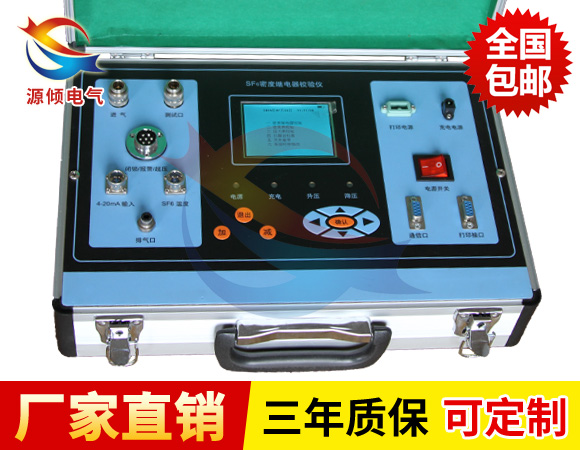

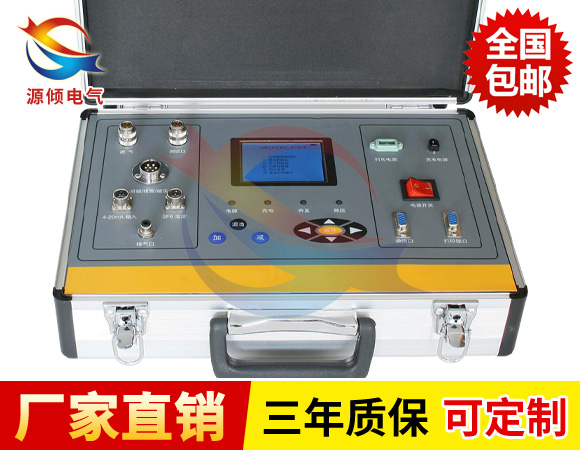

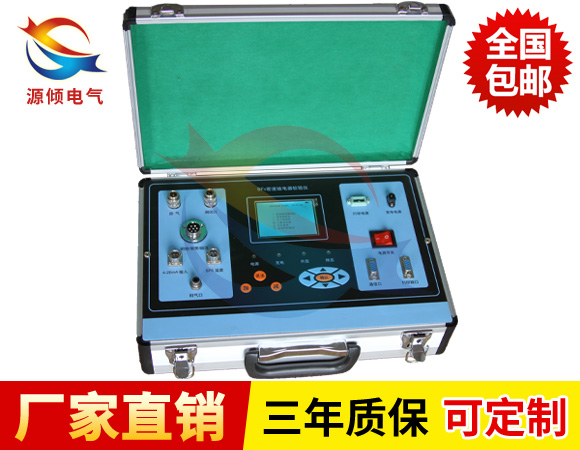

全自動SF6氣體密度繼電器測試儀采用高精度壓力傳感器及高速率A/D轉換器，結合32位高性能微處理器能對各種SF6密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成任意環境溫度對20℃時的標準壓力換算，并且可即時打印、存儲測試數據以備查閱，同時自動識別測試過程中的故障。本產品攜帶方便，操作簡單，測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。
   SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門更關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全?，F(xiàn)場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。
全自動SF6氣體密度繼電器測試儀性能特點
1.SF6氣體密度繼電器校驗裝置采用32位微處理器和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。
2.配置了大屏幕中文液晶屏和旋轉鼠標（一鍵飛梭）人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。
3.自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。
4.SF6氣體密度繼電器校驗裝置所有測試過程由儀器自動完成，不用人工干預，避免了繁瑣的人工氣路調節操作。
5.漢字報表式打印測試結果，并對試驗結果進行智能分析。
6.能同時存儲50組試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。
7.校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。
8.配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。
9.校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，對環境無污染。
10.具有在線修改系統時鐘的功能。
11.具有在線修改系統壓力功能，可以現場修正。
12.核心元器件采用進口元件，性能可靠。
13.能同時測試一組報警信號、二組閉鎖信號。
14.本產品為便攜式工具，使用方便可靠，是SF6密度繼電器校驗的最佳選擇。
15.內置大容量可充電鋰電池，儀器可連續工作8小時，充電時間小于4小時。

SF6氣體密度繼電器校驗裝置技術指標
1.工作電壓：AC220V 50Hz；DC12.6V 4000mAH
2.儀器功率：50W
3.儀器精度：0.1級
4.壓力顯示分辨率：0.001MPa
5.壓力校驗范圍：0～1MPa
6.環境溫度顯示分辨率：0.1C
7.環境溫度測量范圍：-20℃～80℃
8.工作濕度：90%RH
9.校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
10.顯示方式：320×240圖形點陣單色液晶屏
11.操作方式：旋轉鼠標（一鍵飛梭）輸入
12.打印機型：高速微型打印機
13.打印方式：漢字報表式打印
14.存儲容量：可同時存儲50組試驗結果
15.外形尺寸：主機 365×300×220(mm3)
附件箱400×370×200(mm3)
16.SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。
17.儀器重量：8kg

保管和運輸

SF6 氣體密度繼電器校驗儀屬于精密電子產品，應放于溫度-30～70℃，相對濕度不超過90%，且空氣中不含有足以引起腐蝕的氣體。

校驗儀的運輸，應避免劇烈振動和撞擊，并防止雨雪浸濕。

校驗用氣源：因國家安檢部門要求禁止運輸，只能在用戶所在地或試驗現場充氣（最好在專業充氣點充氣，如無專業充氣條件就自行充氣）！
