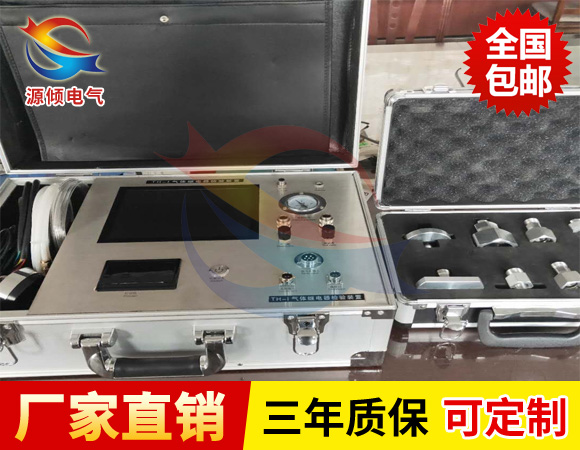

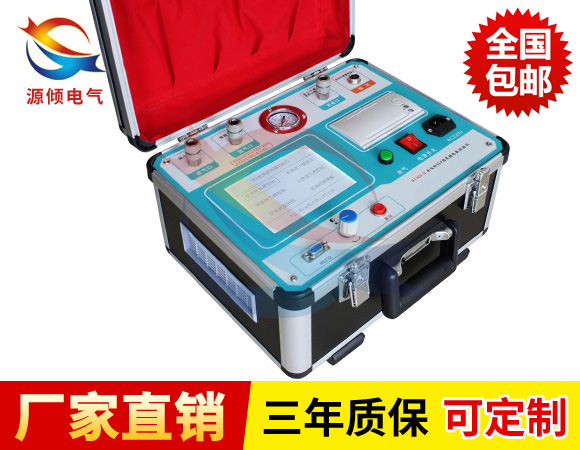

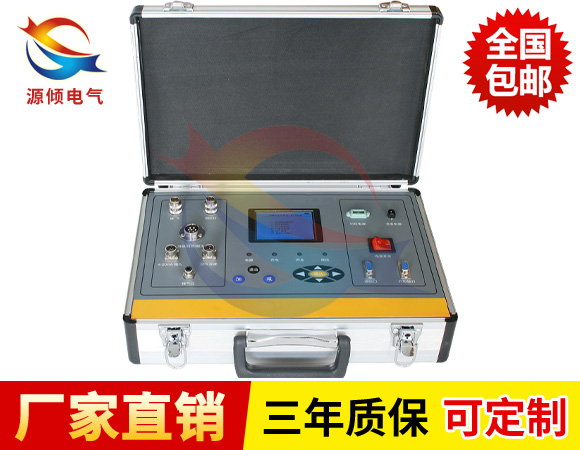

高精度密度繼電器校驗儀采用微機技術，能對各種SF6密度繼電器進行校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器,為SF6電氣產品的生產、安全運行、預試和維護提供方便。

高精度密度繼電器校驗儀儀器特征

1.測試精度高：核心元器件采用進口器件，集成程度高、精度高、重復性好、可靠性高。

2.高度智能化：校驗過程無需恒溫室，在任意有效溫度范圍內均可對 SF6 氣體密度繼電器、壓力表進行校驗。運用壓力與溫度動態補償算法，自動完成壓力測量和 20℃等效壓力值轉換，并顯示當前溫度下的壓力、20℃時的等效壓力，徹底解決 SF6 氣體密度繼電器現場校驗難的難題。

3.功能強大：能同時測試一組報警信號、二組閉鎖信號，并具有常溫壓力表校驗和 20 度壓力表校驗功能。

4.人機界面友好：配置大屏幕中文液晶屏和旋轉鼠標人機接口，操作簡單、界面美觀、所有參數及狀態一目了然。測試過程儀器自動完成，無需人工干預，避免繁瑣的人工氣路調節操作。

5.配套過渡接頭全：本產品為便攜式儀器，配備多種型號過渡接頭，大多數型號開關密度繼電器不用拆卸即可進行現場校驗，是 SF6 密度繼電器校驗的最佳選擇。

6.耗氣量少：校驗過程中耗氣量極少，不浪費 SF6 氣體，測試成本低，無污染。

7.支持?jǐn)?shù)據存儲：儀器內置存儲器，即時保存試驗結果，具有掉電數據保存功能，隨時查詢和打印歷史試驗數據。

8.支持報表打?。簼h字報表式打印測試結果，并對試驗結果進行智能分析。

9.時鐘修改：具有在線修改系統時鐘的功能。

10.U 盤轉存：支持 U 盤轉存試驗數據，通過 PC 機進行讀取，操作簡便快捷。

11.PC 機軟件功能強大：PC 機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。

SF6密度繼電器校驗儀技術參數

1.工作電源：AC220V/50Hz

2.儀器功率：50W

3.儀器精度：0.2 級

4.壓力校驗范圍：0～1MPa

壓力校驗分辨力：0.001MPa

5.溫度測量范圍：-20℃～80℃

溫度測量分辨力：0.1℃

6.工作濕度：￡90%RH

7.校驗對象：?jiǎn)螆?bào)警、單閉鎖、單報警單閉鎖、單報警雙閉鎖

8.SF6 氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力

9.顯示方式：320×240 液晶屏

10.操作方式：旋轉鼠標(一鍵飛梭)輸入

11.打印機型：高速微型打印機

12.打印方式：漢字報表式打印

13.存儲容量：同時存儲 150 組試驗結果

14.主機尺寸：400×320×160(mm3) 質量：6.2kg

　　附件箱尺寸：400×370×200(mm3) 質量：4.8kg
